一、泡沫混凝土的主要特點(diǎn)

1、隔熱性

傳導(dǎo)率在0．05-0．15Kcai/mh℃之間，是普通水泥制品的20-32倍，保溫隔熱性能非常優(yōu)秀。

2、輕量性

密度為250-1600kg/m3之間，是普通水泥密度的1/5-1/8，是輕量產(chǎn)品，可有限減輕建筑物的負(fù)荷。

3、隔音性

形成多孔性眾多獨(dú)立氣孔，吸音能力可達(dá)0．09-0．19％，是普通水泥的5倍，可較易解決公寓建造過(guò)程中的居住空間隔音問題。

4、整體性好

泡沫混凝土與地面結(jié)構(gòu)層及采填充在材料上都是混凝土產(chǎn)品，整體性好，而苯板材料在長(zhǎng)期使用中（如高溫后）易變形，影響結(jié)構(gòu)的整體性。

5、施工性能

自動(dòng)化工設(shè)備根據(jù)需要訂參數(shù)，可對(duì)各項(xiàng)指標(biāo)進(jìn)行調(diào)整以滿足特定的要求，

施工性能良好。

二、泡沫混凝土的主要用途

◆建筑物的墻壁、地面的隔音隔熱。

◆建筑物的屋頂隔熱。

◆地下停車場(chǎng)的隔音壁。

◆冷藏室、干燥室、食品倉(cāng)庫(kù)、養(yǎng)殖場(chǎng)等隔熱層。

◆自來(lái)水管道、下水管道的防凍工程。

◆隧道的墻體、高層建筑的空隙填充等需要灌注施工的建筑物。

◆綠化景觀施工。

◆建筑耐火材料。

泡沫混凝土的制取

泡沫混凝土的基本原料為水泥、石灰、水、泡沫，在此基礎(chǔ)上摻加一些填料、骨料及外加劑。常用的填料及骨料為：砂、粉煤灰、陶粒、碎石屑、膨脹聚苯乙烯、膨脹珍珠巖、苯脫克細(xì)骨料，常用的外加劑與普通混凝土一樣，為減水劑、防水劑、緩凝劑、促凝劑等。

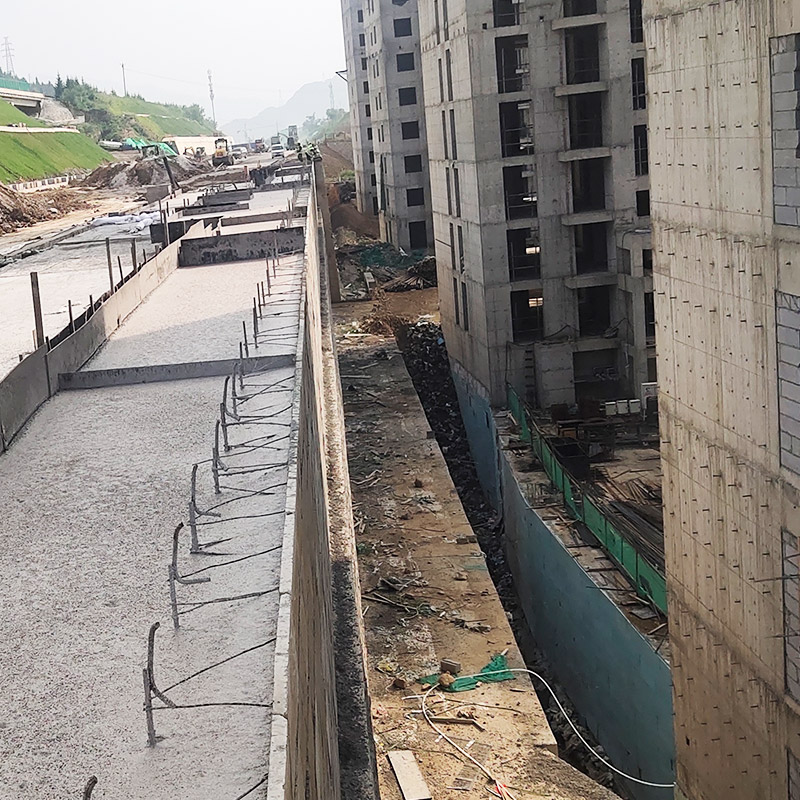

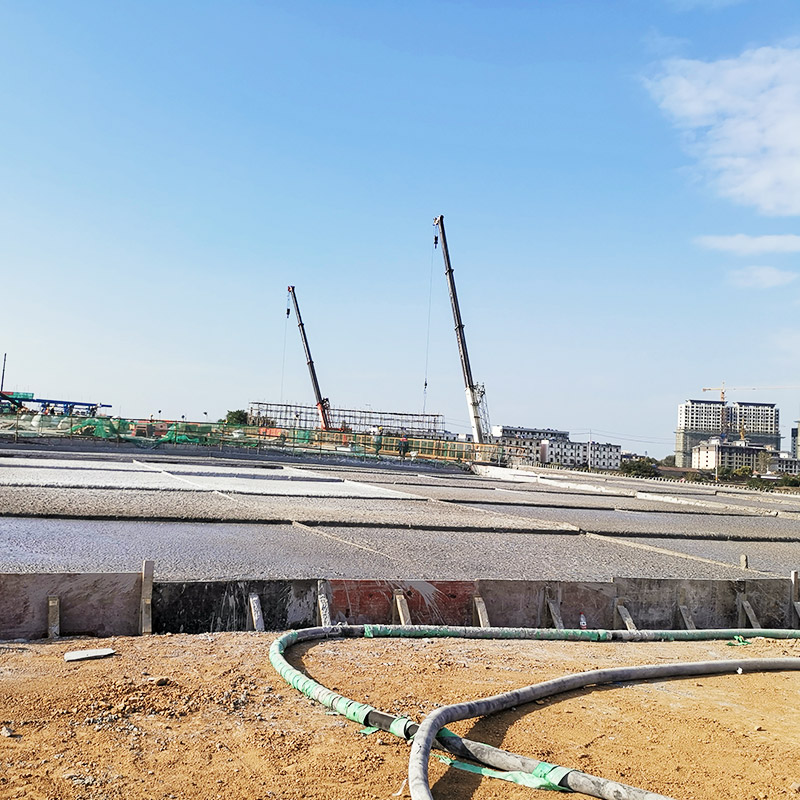

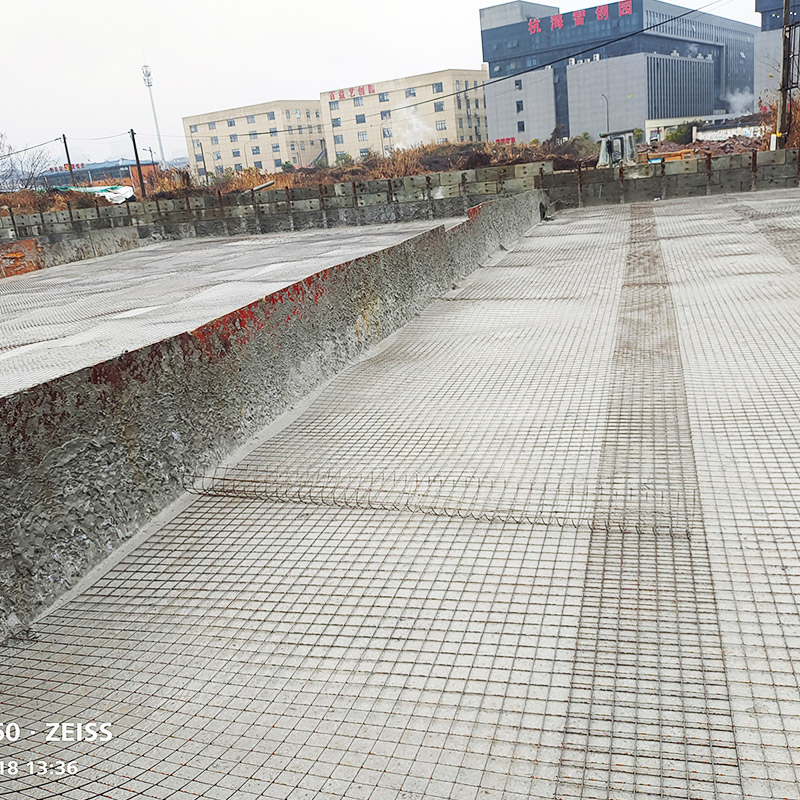

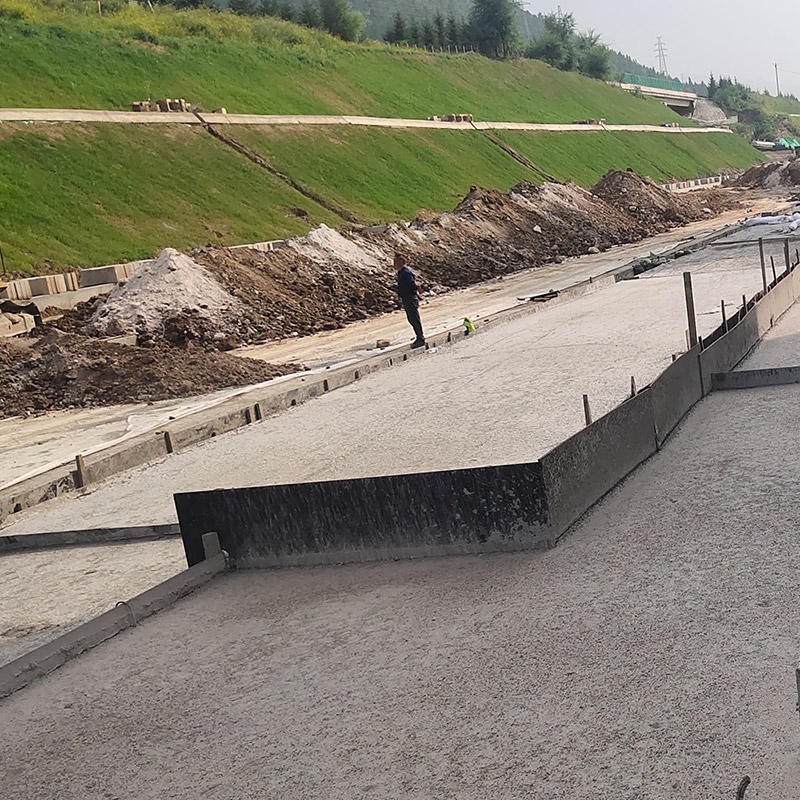

泡沫混凝土的生產(chǎn)方法有濕砂漿法和干砂漿法兩種。濕砂漿法通常是在混凝土攪拌站將水泥、砂與水等攪拌成砂漿，并用汽車式攪拌機(jī)車運(yùn)至工地，再將單獨(dú)制成的泡沫加入砂漿，攪拌機(jī)將泡沫及砂漿拌勻，然后將制備好的泡沫混凝土注入泵車輸送或現(xiàn)場(chǎng)直接施工。干砂漿法是將各干組份（水泥、粉煤灰等）通過(guò)散裝運(yùn)輸或傳動(dòng)系統(tǒng)輸送至施工現(xiàn)場(chǎng)，干組份與水在施工現(xiàn)場(chǎng)拌合，然后將單獨(dú)制成的泡沫加入砂漿，兩者在勻化器內(nèi)拌合，然后用于現(xiàn)場(chǎng)施工。

影響泡沫混、、凝土漿體泡沫穩(wěn)定性的因素

一、發(fā)泡劑

在各因素中，發(fā)泡劑是影響泡沫混凝土澆注穩(wěn)定性的第一因素。因?yàn)?，在泡沫混凝土料漿中，泡沫的加量很大，一般相當(dāng)與料漿總體積的30％～70％，泡沫的穩(wěn)定性就直接影響料漿的穩(wěn)定性。發(fā)泡劑所制出的泡沫，如果穩(wěn)定性強(qiáng)，長(zhǎng)時(shí)間不會(huì)破滅，那么料漿的穩(wěn)定性也必然會(huì)很好。假如發(fā)泡劑所制出的泡沫，穩(wěn)定性很差，料漿的穩(wěn)定性也必然受到影響。

二、發(fā)泡機(jī)

若發(fā)泡機(jī)性能好，發(fā)出的泡沫細(xì)小均勻，大小一致，含水量急泌水率較低，則泡沫的穩(wěn)定性就好。反之，若發(fā)泡機(jī)發(fā)出的泡沫大小不均勻，泡徑很大，而且泌水率和含水率都較高，泡沫的穩(wěn)定性就會(huì)很差。

三、料漿性能

若料漿的坍落度合適，稠度較好，其穩(wěn)定性就好；若漿體很稀。且穩(wěn)定性就差。高黏度的漿體，泡沫不易消失，而黏度不好的漿體，則泡沫很容易消失。若漿體的懸浮性很好，固體顆粒懸浮在漿中不沉降，則泡沫十分穩(wěn)定。若漿體和懸浮性不好，固體顆粒大量沉降，壓破下部氣泡，也會(huì)是氣泡不穩(wěn)定。

四、固體物料

若固體物料如水泥、砂、輕集料等的料徑小，在漿體中可懸浮而不易下沉，不會(huì)造成下部泡沫破滅。但如顆粒較大，特別是砂子、輕集料，它們下沉嚴(yán)重，很容易使下部泡沫破滅。輕集料雖輕，但當(dāng)它和膠凝材料混合后，表面黏結(jié)大量的漿體，質(zhì)量成倍增加，也會(huì)在漿體中下沉。所以固體物料的粒徑應(yīng)越小越好。而且，固體物料的形狀對(duì)泡沫穩(wěn)定性影響也非常大。當(dāng)固體物料的形狀呈圓滑形時(shí)，對(duì)氣泡沒有損傷，泡沫就穩(wěn)定。但當(dāng)固體顆粒（主要是集料和填充料如砂子等）的外形呈粗糙的棱角形時(shí)，其棱角很容易劃傷泡沫，使泡沫破裂。

五、外加劑

在配制料漿時(shí)，有時(shí)需加入各種外加劑。有些外加劑對(duì)泡沫有好的影響，增加泡沫的穩(wěn)定性，如乳液等；而有些外加劑卻有破壞泡沫的作用，使泡沫的穩(wěn)定性變差，如強(qiáng)電解質(zhì)類外加劑等。幾乎各種外加劑對(duì)泡沫都有不同程度的影響。

六、模具或基層

如果模具或現(xiàn)澆基層有縫隙，水或漿體易滲透，會(huì)加劇漿體泌水，是泡沫消失加快。縫隙越大，泡沫消失就越快；若是現(xiàn)場(chǎng)澆筑，地基的吸水性和滲水性對(duì)泡沫的影響也非常大。地基大量吸水或滲水，使泡沫失水快，液膜減薄加速，泡沫消失的就快，澆筑就不穩(wěn)定。

七、水分蒸發(fā)

若在夏季生產(chǎn)或露天澆注，氣溫高，水分蒸發(fā)快，氣泡液膜減薄的快，氣泡的穩(wěn)定性就差。

八、振動(dòng)

氣泡在振動(dòng)作用下會(huì)消失，振動(dòng)力越大則氣泡破裂越嚴(yán)重。

九、澆注高度的影響

澆注高度越大，其漿體自重越大，對(duì)漿體下部泡沫的壓力越大，泡沫在自重壓力下破裂的也越快。所以澆注高度越大，泡沫在壓力下破裂的也越快。所以澆注高度越大，泡沫穩(wěn)定也越差。
